➥產品介紹

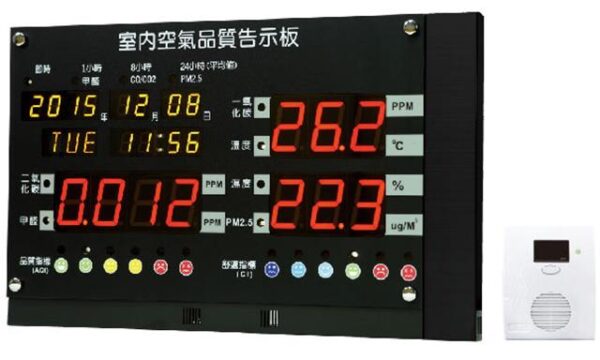

六合一室內空氣品質監測看板 CTR230-6
‧符合相關法規要求，實時顯示和記錄小時平均值及8小時平均值。
‧網頁介面無需APP，提供全面的數據測量與便捷的管理功能，輕鬆滿足法規要求並簡化維護過程，是有效管理空氣品質的理想工具。
– 應用場所 – IAQ公共空間展示、實驗室、車站、機場、博物館、美術館
特色：
◆ 符合法規：具有小時平均值記錄及8小時平均顯示。
◆ 方便管理：網頁介面，不需APP即可於區網或網際網路監控。
◆ 完整控制介面：具有開關設備及風門開度控制。
◆ 校正簡單：1鍵完成。
◆ 方便維護：LED/感測器皆可熱插拔更換。
◆ 可同時量測溫度/濕度/CO2 /PM2.5/甲醛/CO。
◆ 全球快速升級功能。
◆ USB記錄功能，可網頁30秒下載資料，60秒下載趨勢圖，達到全球無紙化管理。
➥產品規格
選配 & 規格
| 電源 | 變壓器 | AC 輸入 : 100~240V(50/60Hz) | |
|---|---|---|---|
| DC 輸出 : 24V最大1A電流 | |||
| 設備 | DC 輸入 : 9~36V | ||
| 耗電量 : 11.4W | |||
| 環境 | 工作環境溫度 | -20~60℃ | |
| 相對濕度 | 0 ~ 95% RH (非凝結狀態) | ||
| 儲存溫度 | -30~70℃ | ||
| 警報控制輸出 | 控制輸出點數 | 3點 | |
| 繼電器接點容量 | AC90~250V ≦ 1A | ||
| 通訊 | 乙太介面 | RJ-45 乙太網路具 Web Service 功能、協定 Modbus TCP | |
| 通訊介面 | RS-485 / RS-232 x 1埠 (JUMP 二擇一);RS-485 x 1埠 | ||
| 通訊協定 | Modbus RTU | ||
| 訊號輸出 (AO) | 輸出點數 | 3點 | |
| 輸出訊號 | 4-20mA (可設定為 AO、PID 或手動輸出控制) | ||
| 顯示幕 | 數值顯示 | 2.3吋紅光LED | |
| 日期/星期/時間顯示 | 1.0吋黃光LED | ||
| 顯示模式 | 即時、1H、8H、24H 平均 (可選擇) | ||
| 舒適指標 | 6段LED指示燈 (參照環保法規) | ||
| 汙染指標 | 6段LED指示燈 (參照環保法規) 或自行設定 | ||
| 物理條件 | 產品 | CTR230-6 | 感測器 (甲醛/CO/PM2.5) |
| 產品尺寸 | 590x368x30.2 (W x H x D，mm) | 104x135x40 (W x H x D，mm) | |
| 產品重量 | ≦3kg | 128g | |
| 外殼 | 材質 | 鑄鐵烤漆 | ABS |
| 紀錄 | USB記錄功能，最大支援至64GB | ||
| 軟體 | USB讀取軟體 | ||
| 安規認證 | CE、FCC | ||
| 專利 | 台灣專利 No. M455143 / No.M474956 / No.M490090 大陸專利 No. 3110165 / No.3968342 / No.3968253 | ||
| 項目偵測原理 | Range | T90 | 工作溫度 | 解析度 | 準確度 | 暖機時間 |
|---|---|---|---|---|---|---|
| Temp (電阻式) | -40~125℃ | <60 S | -20~60℃ | 0.1℃ | ±0.4℃ | 10min |
| RH (電容式) | 0~100% | <60 S | -20~60℃ | 0.1% | ±3% | 10min |
| CO₂ (紅外線式) | 0~10,000ppm | <120 S | 0~50℃ | 1ppm | ±30ppm ±2% of Reading | ≦20 S |
| PM2.5 (雷射) | 0~1,000µg / m³ | <90 S | -10~65℃ | 0.1 µg / m³ | ±10µg / m³ ±5% of Reading | 5min |
| HCOC (電化學式) | 0.01~2.00ppm | <180 S | -10~50℃ | 0.01ppm | ≦±0.02ppm ±2% of Reading | 10min |
| CO (電化學式) | 0~100ppm | <180 S | 0~50℃ | 0.1ppm | ±5ppm | 10min |
